腳手架是重要的建筑施工工具，20 世紀 60 年代以來，我國研究和開發了各種形式的腳手架， 其中扣件式鋼管腳手架具有加工簡便，搬運方便，通用性強等優點，已成為當前我國使用量最多、 應用最普遍的一種腳手架，占腳手架使用總量的絕大部分，在今后較長時間內，這種腳手架仍將 占主導地位。但這種腳手架的安全保證性較差，施工工效低，最大搭設高度規定為 33m，不能滿足高層建筑施工需要，因此國內建筑行業發展了一種新型腳手架那就是圓盤式腳手架。

20 世紀 70 年代以來，我國先后從日本、美國、英國等國家引進門式腳手架體系，在一些高 層建筑工程施工中應用。它不但能用作建筑施工的內外腳手架，又能用作樓板、梁模板支架和移 動式腳手架等，具有較多的功能，所以又稱多功能腳手架。

隨著中國建筑市場的不斷發展，新式腳手架不斷出現，如本文中提到圓盤式支架，具有結構 自重輕、強度高、穩定性好、拆裝快捷等優點。本文將主要通過圓盤式支架在 108 國道（南村— 石門營段）改建工程中 B1 橋的應用，在經濟性方面對圓盤式支架和碗扣式腳手架進行比較。

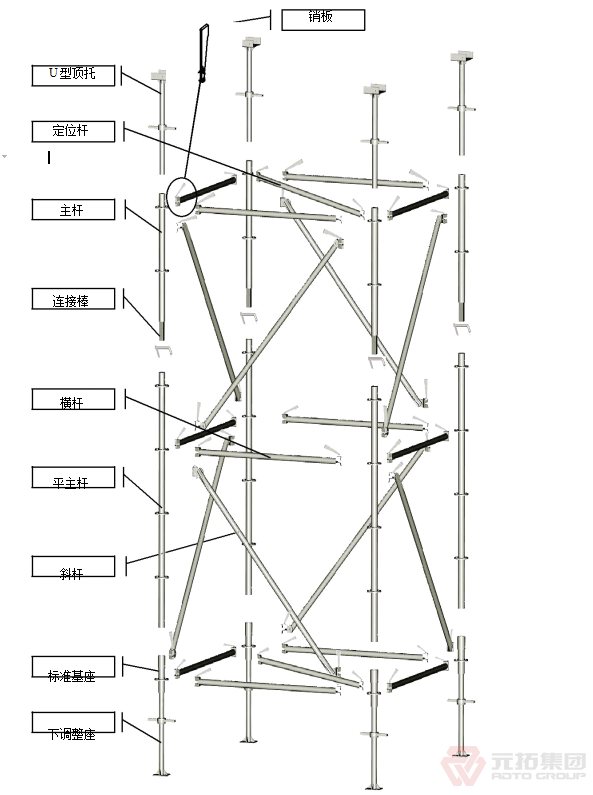

1．圓盤式腳手架介紹 圓盤式腳手架的主要構成由主桿、平主桿、橫桿、斜桿、定位桿、標準基座、輔助桿、下調基座、U 型頂托、扶手、爬梯、銷板、連接棒、等組成。

1.1 主桿與平主桿 主桿、平主桿為整個系統的豎向受力構件，其中主干含連接棒，平主干不含連接棒，連接棒采用方鋼管。平主桿使用于標準基座上第一支主桿。主桿、平主桿上的圓盤間距為 500mm；主桿長度有 1.0m、1.5m、2.0m、3.0m 等四種規格，主桿為φ60mm，管壁厚為 3.2，材質為 Q345B。 1.2 標準基座與輔助桿標準基座及輔助桿主要都是以套筒方式連接平主桿（內插式），以達快速組裝及調整至任意 高度的目的。標準基座管徑為φ60mm，厚度為 3.2，材質為 Q345，其軸長為 200mm，放置于下 調整座上。輔助桿管徑為φ60mm，厚度為 3.2，材質為 Q345；其軸長有 250mm 及500mm 等兩 種規格，輔助桿是以連接于主桿上方（外插式），主要作用在使主架調配高度時，更加靈活以彌 補主桿之不足，尤其是用在支撐物有高度漸變時更可發揮極大的功用。

1.2 橫桿與定位桿

橫桿用于連接各主架而成一支撐架組，使各主桿間受力平均分布并相互支持，不易產生彎曲 變形。橫桿材質為 Q235，管徑為φ48mm，管壁厚為 2.8。橫桿尺寸有 0.6m、0.9m、1.2m、1.5m、 1.8m 等五種規格，而定位桿用以固定單組支撐架，使之不致產生扭曲，可增加支撐架的穩定度。 定位桿之材質為 Q235，管徑為φ48mm，管壁厚為 2.8mm。定位桿尺寸有 1.5×1.5m、1.8×1.5m、 2.4×1.5m、1.8×1.8m 等四種規格。

1.3斜桿

斜桿用于承受水平力，分散各腳架之承載重，并可使整座之圓盤架不扭曲變形。斜桿材質為Q235，管徑為φ48 mm，管壁厚為 2.8mm。斜桿主要之尺寸有 0.6×1.0m、0.6×1.5m、0.9×1.0m、 0.9×1.5m、1.5×1.0m、1.5×1.5m、1.8×1.0m、1.8×1.5m、2.4×1.5m 等九種規格。

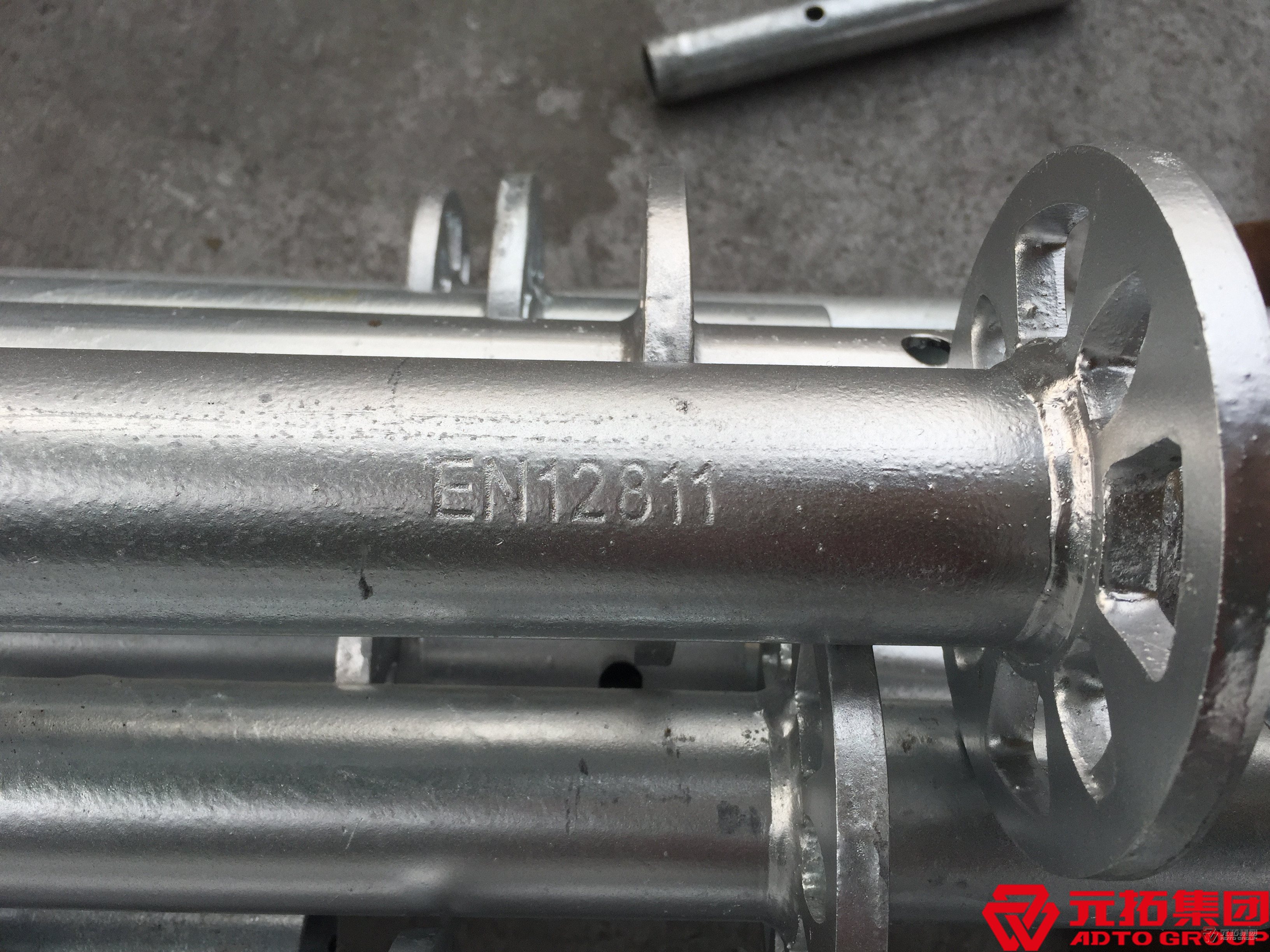

2．圓盤式支架的特點 由于圓盤式支架的材料全部采用低合金結構鋼，主要部件均采用內、外熱鍍鋅防腐工藝處理，并且連接方式為國際主流的腳手架連接方式，每個節點都可以有 8 個方向的聯接，分別可用于水 平桿、斜桿、定位桿的連接。使腳手架的立、橫、斜三桿軸線回交于一點，傳力到位不偏心，連接后使得每個架體的單元都近似于格構柱，增加了結構的穩定性。

一般情況下，立桿的間距為 1.5 米、1.8 米、2.4 米、3.0 米。橫桿的部距為 1.5 米。最大間距 可以做到 3 米所以在相同支撐面積下用量會比傳統的碗扣式支撐架減少三分之二。重量也會減少 二分之一。

另外圓盤式支架由于用量少，重量輕，操作人員可以更加方便的進行組裝，功效可以提高 3倍以上每人每天可搭設 150-300 立方米的架體。

3． 圓盤式腳手架與傳統腳手架經濟性比較

以 108 國道改建工程中的 B1 主線橋?yàn)槔?B1 主線橋?yàn)橐宦?lián) 4 跨預應力混凝土連續箱梁結 構，所處地勢比較復雜，沿橋梁縱向高差變化較大，且一端為橋接隧，在支架搭設過程中，支架 搭設高度最高為 24 米，需要搭設支架 27500m3，采用了圓盤式支架，總體布置如下：

(1)排架橫距、縱距及步距均為 1.5 米， 局部采用 0.6m；0.9m；1.2m，1.8m 橫桿調節。立 桿上設置頂托，主龍骨采用雙根 S-150 型鋁合金梁橫向布置，間距同排架縱距；次龍骨采用 10 ×10cm 方木縱向布置，間距為 20cm，面板為 1.5cm 厚膠合板。

（2）橫橋向布置 現澆箱梁橫橋向?qū)?11.21 米，箱室寬 8.05 米 ，排架橫向布置為 1.5×4+1.2×2+0.9+1.8×2=12.9 米。

除去由于外部原因耽誤的工期，14 人于 20 天即搭設完畢，從搭設支架到拆除支架，實際工期共 50 天，實際成本為 29.5 元/m3，平均每天成本為 0.59 元/m3。

若采用常規的碗扣式支架：

1按照目前的市場行情，碗扣式支架的租賃費用為 0.02 元/m*天，按照同等的承重及穩定 性要求，若采用了碗扣式支架，則平均每天成本為 0.24 元/m3；

2在同樣的條件下若搭設碗扣式支架，則至少需要 40 天才可搭設完畢，較圓盤式支架費 時費工。

另外，由于 B1 橋所處地勢為山區，箱梁腹板寬度為 8.05m，兩端翼板寬度為 3.41m，橋面寬為 11.45m，若使用常規碗扣式支架，則搭設寬度至少為 16m，而使用圓盤式支架則搭設寬度 為 12.9m，翼板部分由圓盤式支架的懸挑部分即可滿足。這樣就減少支架的使用量 16910m3，減少搭設支架處理地基 835m2，涉及挖方約 8000m3。綜合費用減少約 112000 元。

4．結論 通過對比發現，圓盤式支架的費用明顯是高于碗扣式的支架，但從綜合方面來看還是具有一定的優勢，特別是山區地形的橋梁施工，涉及平整基礎較大的地形時，在經濟性方面還是優于傳 統的扣件支架，并且滿足節能、節材、高效和環保的要求，在今后的橋梁施工中應該會逐步占據 更多的市場份額。

以上是元拓集團小編整理的相關資料，從各方面來分析圓盤式腳手架和傳統腳手架綜合性能對比及優勢分析，從以上數據結論得出圓盤式腳手架從目前的市場情況來看從搭設速度、施工成本、綜合性價比等方面都有著無可替代的優勢因此圓盤式腳手架逐漸成為了現代施工行業的首選！
