門架式腳手架施工工藝及標準

文章來源:本站閱讀量:2872次編輯人:管理員發布時間:2016/5/13 9:43:40

門式腳手架施工工藝標準適用于建(構)筑物的腳手架工程。

一、施工準備

1、材料

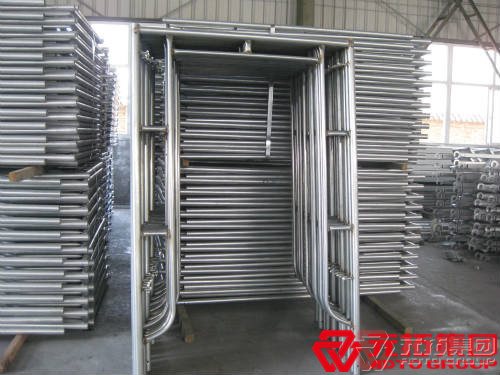

⑴門架:承受上部傳遞來的荷載。

⑵交叉桿:限制門架的橫向位移，增加剛度，起剪力撐作用。

⑶擴大承壓面，調正腳手架的水平和豎直度。

⑷鎖臂:限制上、下步門架的豎直位移。

⑸駁芯:上、下步門架的定位連接桿。

⑹腳踏板:可增強腳手架的整體剛度。

⑺聯結桿:與建筑物結構的聯結件，保持腳手架的穩定。

⑻水平加固桿:增強腳手架的整體剛度。

⑼交叉加固桿:增強腳手架的整體剛度。

⑽扣件:分直角扣件與旋轉扣件。

⑾上落梯:上落腳手架用。

⑿平行架:代替腳踏板作增強腳手架整體剛度。

2、作業條件

⑴根據建筑平面圖按門式腳手架的桿件尺寸排列并畫出主門架位置、留洞位置以及與建筑物結構聯結的位置等，做好施工方案設計，并向施工人員詳細交底。

⑵進入現場的門架及配件應分類堆放，妥善保管。對因裝拆運輸過程碰撞而造成的變形，要及時校正，以免影響安裝。

⑶搭設腳手架的場地已平整并壓實，平整度高差在25mm以內，且要做艱險排水坡度以防積水。

⑷有關的墨線已放好。

二、搭設工藝

1、門架式腳手架的搭設

⑴腳手架的搭設順序: 安放底座→首步架裝在底座上→裝剪力撐

→鋪設腳踏板(或平行架)插上駁芯→安裝上一步門架→裝上鎖臂。

⑵門架式腳手架應從一端一開始向另一端搭設，在首步腳手架搭設完畢后再搭設上一步腳手架。

⑶根據墊板(或墊塊)上劃出的位置安裝底座并插入首層兩榀門架，隨即裝上交叉撐，鎖好鎖征，以保證裝好的門架穩定。

⑷依次搭設以后的門架；每搭設一榀門架即安裝好剪力撐并鎖好鎖片，并用釘子固定底座以防滑移。

⑸當首步腳手架搭設完畢后，應用水準儀檢測門架的標高，用可調底座調整高度，使門架上部標高一致。

⑹在門架上端的鎖座上依次裝上鎖臂，鎖臂的方向應注意另一端一律向上，彎曲一致，不要錯向，以免與上一步門架連接時無法就位安裝。

⑺在最初兩榀門架用剪力撐固定后，即安裝腳踏板或水平架，其兩端的卡鉤鎖片應隨安裝隨鎖緊。

⑻首步門架式腳手架搭設完畢后，可從首步腳手架的搭設終點一端，向回搭設第二步腳手架，以防止接頭處因誤差而造成的聯接困難。

⑼在向上搭設門架式腳手架時，應同時在規定位置同步安裝鋼扶梯，底步鋼扶梯的底端必須用一根鋼管將扶梯底端固定于門架底部，持端頭的卡鉤鎖片必須隨手鎖緊。

⑽對整片的門架式腳手架，要加水平加固桿和交叉加固桿以增加整體剛度。水平、交叉加固桿采用鋼管，用扣件與門架立直連接。交叉加固桿與門架立桿的夾角應為45°左右。

⑾在搭設門架式腳手架時的同時，必須相應跟上安裝外側安全網。

2、門架式腳手架節點處理

⑴門架式腳手架在建筑物轉角處的連接可采用短鋼管和扣件將期

連成整體。連接短鋼管應在每步門架的頂部和距頂部900mm處各設一道以便于鋪設腳手板和增加轉角位置的剛度。

⑵門架式腳手架與建筑物轉角處的連接采用聯結桿，以保證腳手架的整體穩定性。聯結桿的間距，豎直方向每樓層不大于4m，水平方向每4m跨設置一個聯結點。有安全斜擋板的斜桿受壓點宜適當加密些。

⑶對于建筑物的出入口，施工設備附墻處等需要腳手架留的洞口，垂直斷口的地方，可采用先全面，搭后局部拆，再用鋼管加固的辦法處理，并要在洞口頂上兩角用斜鋼管進行加固。

⑷門架式腳手架一次搭設高度超50m時，宜將腳手架設于鋼挑梁上，并專門制定相應的施工方案。

3、腳手架的拆除

⑴腳手架拆除前應先做好建筑物表面的產品保護措施，腳手架上的雜物和垃圾應清理完畢，并已有周密的腳手架拆除方案，向有關人員進行安全技術交底。做好警戒范圍和有關危險標志。

⑵門架式腳手架的拆除順序剛好與搭設順序相反，即自上而下，后裝先拆，先裝后拆，逐步進行。

⑶從腳手架頂部開始拆除，先自腳手架一端開始拆除頂部的扶手和欄桿柱，再拆除腳踏板(或水平架)依次拆除扶梯、交叉桿、門架，取出駁芯。當一步腳手架拆除后再拆下一步腳手架，直至基底。

⑷腳手架與建筑物間的聯結桿不得提前拆除。

⑸拆除連接部件時，應先將銷座上的銷板和卡鉤上的鎖片板至開啟位置，不可硬拉，嚴禁敲擊而損壞部件。

⑹拆下的門架等部件，應小心向下運送，嚴禁拋擲。

三、質量標準

1、保證項目

⑴門架式腳手架的所有部件要有出廠合格證，且質量符合設計要求。
