橋梁式腳手架材質及搭設技術要求：

       材質要求：

       鋼管：選用φ48×3.0  Q235焊接鋼管，考慮市場鋼管壁厚多為負偏差，故鋼管壁厚須按σ=3.0mm計算。搭設前材料需進行嚴格挑選，鋼管、扣件應為合格產品，對新用的鋼管要有出廠合格證。對舊鋼管、扣件使用前應進行質量檢查，凡彎曲、裂縫、變形或損傷和尺寸不符的管材一律不得使用。鋼管應油漆。

       扣件：選用可鍛鑄造扣件，不得有裂紋、氣孔、縮松、砂眼等鍛造缺陷；發現有裂縫、變形的嚴禁使用，出現滑絲的螺栓必須更換。

       安全網：安全網選用高密度聚乙烯網，密目網的密度為2000目/100平方厘米以上。自第一步以上內滿掛，且將安全網固定在腳手架外立桿里側，用尼龍繩與縱向水平桿扎牢，張掛安全網要求嚴密、平整。

落地式鋼管架搭設順序：擺設內立桿→縱向水平桿與內立桿緊扣→隨即加設臨時雙向斜撐（在裝兩道連墻后方可拆除）→橫向水平桿→外立桿→安第一步縱向桿→以上各步橫向水平桿→縱向桿→欄桿→接立桿→剪刀撐→掃地桿→鋪竹笆片→掛安全網→驗收檢查。

       立桿縱距L=1.5m，立桿橫距b=1.05m，步距h=1.8m，內立桿距橋墩不大于0.2m，欄桿高度為1.2m，欄桿均應搭設在外立桿的內側。

       立桿：立桿選用6m與4.5m兩種，立桿接長必須有二個人操作采用對接扣件連接。立桿上的對接扣件應交錯布置，兩根相鄰立桿的接頭不應設置在同步內，同步內隔一根立桿的兩個相隔接頭在高度方向錯開的距離不應小于500mm，各接頭中心至主節點的距離不宜大于步距的1/3。

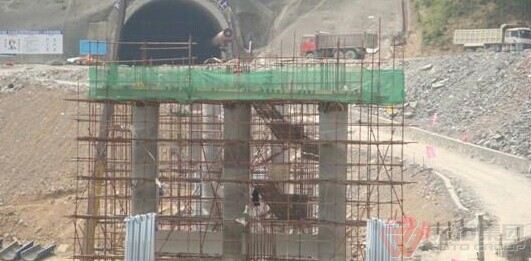

       橋墩施工用的扣件式鋼管腳手架搭設的技術措施基本要求是：橫平豎直，整齊清晰，平豎通順，連接牢固，受荷安全，有安全操作空間，不變形，不搖晃。

       掃地桿: 腳手架底部必須設置縱、橫向掃地桿，縱向掃地桿應采用直角扣件固定在距底座上皮不大于200mm的立桿上；橫向掃地桿亦應用直角扣件固定在緊靠縱向掃地桿下方的立桿上。

       立桿基礎：如立桿座落于回填土上，先將地表面整平分層夯實，清除障礙物，根據設計位置和腳手架尺寸，在土層表面上澆筑15cm厚C20砼，立桿下端應有墊木，然后設置立桿和底座，立桿基礎無積水及做好排水溝。

       縱向水平桿：縱向水平桿宜設置在立桿內側，其長度不宜小于3跨，接長宜采用對接扣件連接，兩根相鄰縱向水平桿的接頭不宜設置在同步或同跨內，不同步或不同跨兩個相鄰接頭在水平方向錯開的距離不應小于500mm，各接頭中心至最近主節點的距離不宜大于縱距的1/3，縱向水平桿應四周交圈，用直角扣件與內外角部立桿固定。當使用竹笆腳手板時，縱向水平桿應采用邊角扣件固定在橫向水平桿上，并應等間距設置。

       橫向水平桿：橫向水平桿緊靠立桿搭設于縱向水平桿之下，用直角扣件扣緊；主節點處必須設置一根橫向水平桿，用直角扣件扣接且嚴禁拆除。主節點處兩個直角扣件的中心距不應大于150mm。雙排腳手架橫向水平桿的靠墻一端至墻裝飾面的距離不宜大于100mm。

       剪刀撐：剪刀撐采用黃黑相間的警示色，雙排腳手架應設剪刀撐與橫向斜撐，在外立桿外側立面整個長度和高度上連續設置。水平夾角控制在45°～60°之間。剪刀撐斜桿應用旋轉扣件固定在與之相交橫向水平桿的伸出端或立桿上。旋轉扣件中心線至主節點的距離不宜大于150mm，剪刀撐搭接長度應不小于1m，應設置2個旋轉扣件固定。

       扣件：規格必須與鋼管外徑相同；在主節點處固定橫向水平桿、縱向水平桿、剪刀撐、橫向斜撐等用的直角扣件，旋轉扣件的中心點的相互距離不應大于150mm；對接扣件開口應朝上或朝內；各桿件端頭伸出扣件蓋板邊緣的長度不應小于100mm。扣件與鋼管的貼合面必須嚴格整形，應保證與鋼管扣緊時接觸良好。螺栓擰緊扭力矩不應小于 40N.m，且不應大于65N.m。

       腳手板：選用竹笆片，架體應滿鋪，鋪設前認真檢查，不合格的竹笆片不能上架，竹笆腳手板應按基主竹筋垂直于縱向水平桿方向鋪設，且采用對接平鋪，四角應用直徑1.2mm的鍍鋅鋼絲固定在縱向水平桿。 腳手架首步搭設完畢后必須經技術人員驗收，腳手架首次驗收后每隔5步必須辦理驗收手續；腳手架搭設完畢后，必須經項目部驗收，經驗收合格簽章后方可使用。

施工部署：

       腳手架施工由架子工人具體操作。施工技術人員對架體施工全過程統一調度和部署，并負責架體安全質量的監控與驗收。
